电缆型号

UGEFP

适用范围

本产品适用于额定电压不超过8.7/10kV盾构机、矿山设备、堆取设备或类似设备系统配电网中的电源连接。

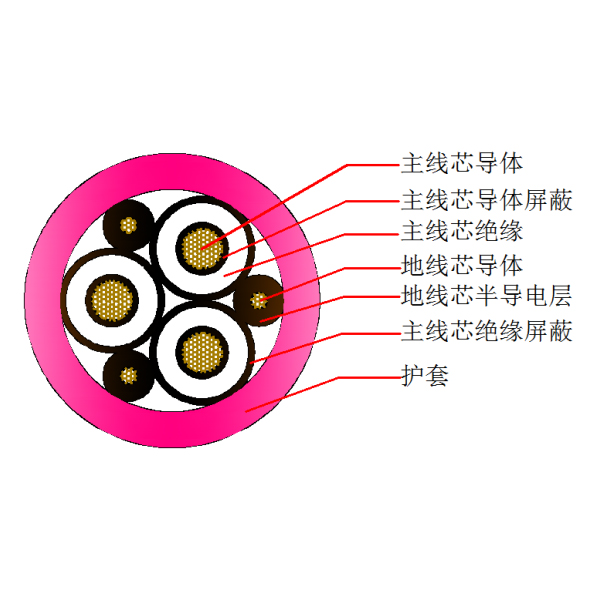

电缆结构

导体

第5种镀锡软铜导体

导体屏蔽

橡胶型半导电内屏蔽

绝缘

动力线芯：三元乙丙橡胶（XJ-30）

地线芯:   半导电橡胶

绝缘屏蔽

橡胶型半导电外屏蔽

填充（可选）

边隙橡皮胶条或高温绳填充

外护套

氯化聚乙烯或其他相当材料的混合物（XH-03）

产品标准

Q/QF 030-2019

规格范围

3芯动力主芯：25~185mm2

3芯地线芯：见结构参数表

线芯识别

主芯：数字识别(1  2  3)

地芯：●黑色

护套颜色

●红色或●黑色（买卖双方协定）

技术参数

额定电压（U0/U）

8.7/10kV

最高系统电压（Um）

1.1倍的U

温度等级

导体最高运行温度：+75℃

使用环境温度：-20℃~+45℃

电缆敷设温度：不低于0℃（环境温度低于0℃时，应对电缆进行预热）

最小弯曲半径

6D（D为电缆实际外径）

敷设方式

矿山地面敷设或轨道上

成品电压试验

动力线芯：30.5kV/5min

局部放电

1.73U0电压下放电量不大于20pC
