电缆型号

MYPTJ-6/10kV

适用范围

本产品适用于额定电压不超过6/10kV井下移动变压器及类似设备的电源连接。

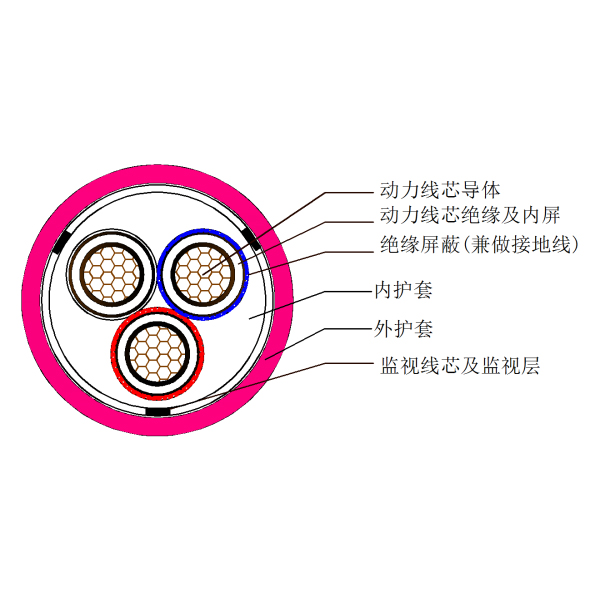

电缆结构

导体

第5种镀锡软铜导体

导体屏蔽

橡胶型半导电内屏蔽

绝缘

动力线芯：三元乙丙橡胶（XJ-30）

绝缘屏蔽

橡胶型半导电外屏蔽+半导电带+金属/纤维编织

填充（可选）

边隙橡皮胶条或玻璃纤维绳

内护套

乙丙橡胶（XJ-10）

外护套

氯化聚乙烯或其他相当材料的混合物（XH-03）

产品标准

MT 818.6-2009

规格范围

3芯动力主芯：25~150mm2

1芯地线芯：见结构参数表

监视线芯： 3×2.5 mm2

线芯识别

主芯：●红●白●浅蓝

护套颜色

●红色

技术参数

额定电压（U0/U）

6/10kV

最高系统电压（Um）

1.1倍的U

温度等级

导体最高运行温度：+75℃

使用环境温度：-20℃~+45℃

电缆敷设温度：不低于0℃（环境温度低于0℃时，应对电缆进行预热）

最小弯曲半径

6D（D为电缆实际外径）

敷设方式

煤矿井下电缆的敷设分为平巷或45℃以下井巷、硐室中和立井或45℃以上井巷或钻孔敷设方法。

成品电压试验

动力线芯：21kV/5min

局部放电

1.73U0电压下放电量不大于20pC
