电缆型号

H1Z2Z2-K-AC 1.0/1.0kV（DC 1.5kV）

适用范围

直流光伏电缆适用于光伏组件与组件间的串联，组串之间及其组串至直流配电箱（汇流箱）之间的并联，直流配电箱至逆变器之间的连接。

交流光伏电缆适用于逆变器至升压变压器之间的连接，升压变压器至配电装置之间的连接，配电装置至电网或用户之间的连接。

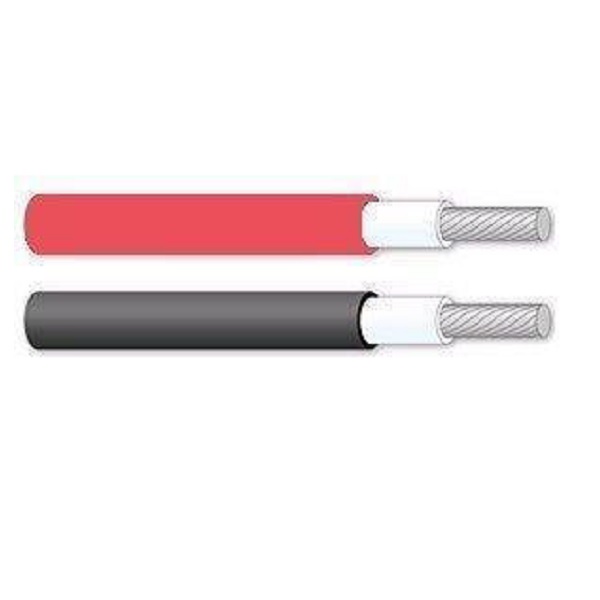

电缆结构

导体

第5种镀锡铜导体

绝缘

光伏电缆用无卤阻燃绝缘料

护套

光伏电缆用无卤阻燃护套料

产品标准

EN 50618:2014

规格范围

1芯：1.5~240mm2

线芯识别

1芯：●黑色

护套颜色

●黑色●红色

技术参数

交流额定电压（U0/U）

1.0/1.0kV

直流额定电压（U0）

1.5kV（导体间，导体与大地间）

最高系统电压（Um）

1.2kV

温度等级

导体最高运行温度：+120℃

使用环境温度：-40℃~+90℃

电缆敷设温度：不低于-25℃

最小弯曲半径

6D（D为电缆实际外径）

敷设方式

穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设、夹层敷设、支持式架空敷设、悬挂式架空敷设等。

电缆性能

电缆具有耐湿热、耐高低温、耐酸碱、耐臭氧、抗紫外线、阻燃等性能。
