电缆型号

WDZC-YJY-0.6/1kV

适用范围

本产品适用于交流50Hz，额定电压不超过0.6/1kV的线路中，供输配电能之用。

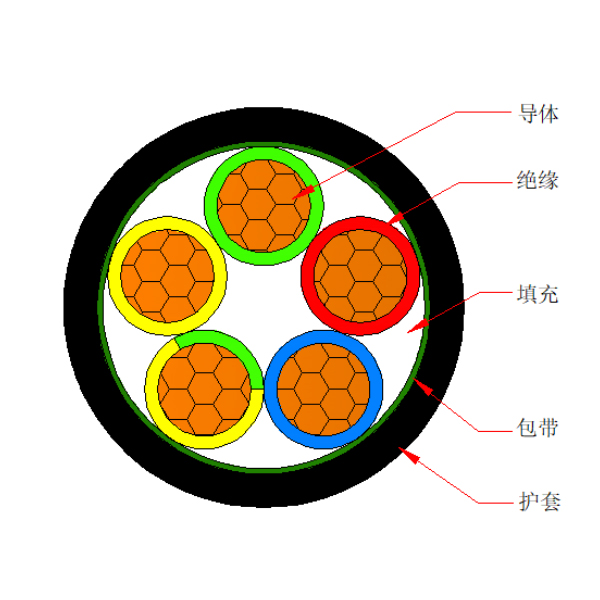

电缆结构

导体

第1种或第2种铜导体

绝缘

交联聚乙烯（XLPE）

护套

低烟无卤阻燃聚烯烃

产品标准

GB/T 12706.1，IEC 60502-1

GB/T 19666

规格范围

1芯：1.5~1000mm2

2芯：1.5~400mm2

3芯：1.5~400mm2

4芯：1.5~400mm2

5芯：1.5~400mm2

3+1芯：2.5~400mm2

3+2芯：2.5~400mm2

4+1芯：2.5~400mm2

线芯识别

2芯：●红●蓝

3芯：●黄●绿●红 或 ●红●蓝●黄/绿

4芯：●黄●绿●红●蓝

5芯：●黄●绿●红●蓝●黄/绿

护套颜色

●黑色（或按客户要求）

技术参数

额定电压（U0/U）

0.6/1kV

最高系统电压（Um）

1.2kV

温度等级

导体最高运行温度：+90℃

使用环境温度：-25℃~+45℃

电缆敷设温度：不低于0℃（环境温度低于0℃时，应对电缆进行预热）

最小弯曲半径

单芯电缆：20D

多芯电缆：15D

注：D为电缆实际外径

敷设方式

穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设、夹层敷设、支持式架空敷设、悬挂式架空敷设等。
