电缆型号

WDZC-YJLY63-0.6/1kV、WDZC-YJLY23-0.6/1kV



适用范围

本产品适用于交流50Hz，额定电压不超过0.6/1kV的线路中，供输配电能之用。

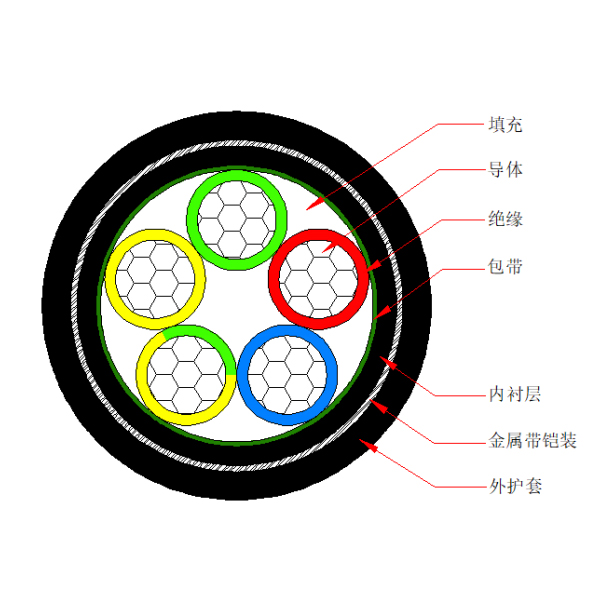

电缆结构

导体

第1种或第2种铝导体

绝缘

交联聚乙烯（XLPE）

内护套

低烟无卤阻燃聚烯烃

铠装

不锈钢钢带（单芯）

镀锌钢带（多芯）

外护套

低烟无卤阻燃聚烯烃



产品标准

GB/T 12706.1，IEC 60502-1

GB/T19666



规格范围

1芯：10~630mm2

2芯：1.5~400mm2

3芯：1.5~400mm2

4芯：1.5~400mm2

5芯：1.5~400mm2

3+1芯：2.5~400mm2

3+2芯：2.5~400mm2

4+1芯：2.5~400mm2



线芯识别

2芯：●红●蓝

3芯：●黄●绿●红 或 ●红●蓝●黄/绿

4芯：●黄●绿●红●蓝

5芯：●黄●绿●红●蓝●黄/绿



护套颜色

●黑色（或按客户要求）



技术参数

额定电压（U0/U）

0.6/1kV

最高系统电压（Um）

1.2kV



温度等级

导体最高运行温度：+90℃

使用环境温度：-25℃~+45℃

电缆敷设温度：不低于0℃（环境温度低于0℃时，应对电缆进行预热）



最小弯曲半径

单芯电缆：15D

多芯电缆：12D

注：D为电缆实际外径



敷设方式

直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设、夹层敷设、支持式架空敷设、悬挂式架空敷设等。
