超五类非屏蔽网线

超五类非屏蔽网线-UTP-HSYV-5e 4*2*0.50

电缆型号

UTP-HSYV-5e 4*2*0.50

FS-HSYY-5e 4*2*0.50

UTP-HSYZ-5e 4*2*0.50



产品描述

数字通信用五类非屏蔽双绞电缆,单股裸铜丝,聚乙烯绝缘,两根导线扭绞成对,聚乙烯、聚乙烯或低烟无卤阻燃聚烯烃护套。



适用范围

0/100BASE-T以太网(IEC802.3,155Mbps ATM网,IDSN综合业务数据网络。

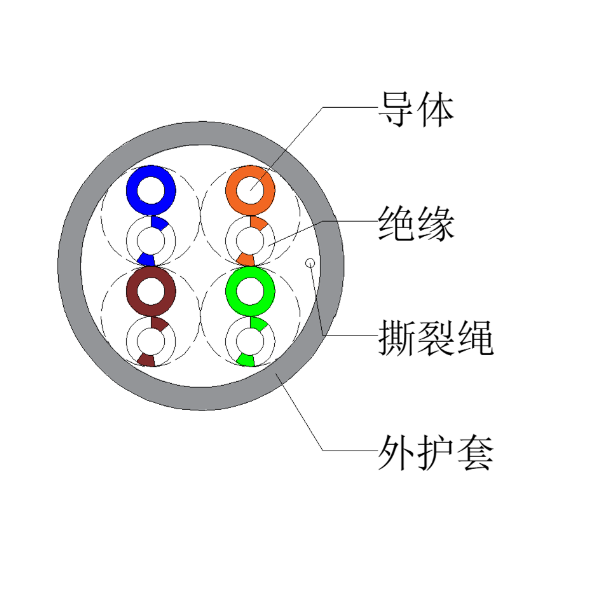

电缆结构

导体

采用24AWG裸铜丝,符合GB/T3953TR型软圆铜线的要求



绝缘

高密度聚乙烯HDPE



绝缘颜色

/白蓝:/

/白橙:/

绿/白绿:/

/白棕:/



外护套

聚氯乙烯(PVC)、聚乙烯(PE)、低烟无卤(LSZH)



护套颜色

灰色、黑色●、蓝色



执行标准

YD/T 1019-2013



交货长度

100米一卷或者305米一箱,允许按双方协议长度交货,长度计量误差为±0.5%。


技术参数

介电强度(导体间,DC):

1.0kV(1min)



特性阻抗:

100±15)Ω



工作电容(0.8kHz或1kHz):

≤5.6nF/100m



导体直流电阻(+20℃):

≤9.5Ω/100m



直流电阻不平衡(+20℃):

线对内两导体间≤2%

线对与线对间≤4%



线对对地电容不平衡(0.8kHz/1kHz):

≤160pF/100m



绝缘电阻(+20℃,DC100~500V):

≥5000MΩ·km



安装温度

-20℃~60℃



弯曲半径

最小弯曲半径不得小于8倍电缆直径
